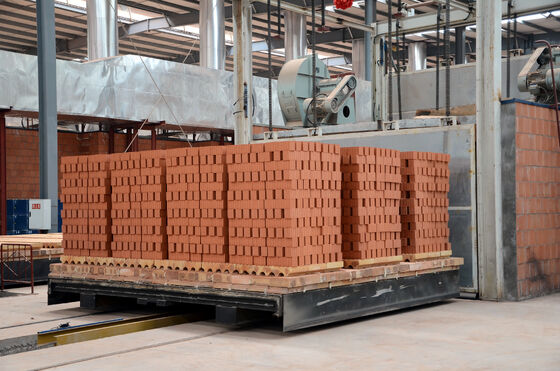

เตาเผาอิฐอุโมงค์ดินเหนียวอัตโนมัติเต็มรูปแบบ BBT พร้อมการเผาไหม้เชื้อเพลิงก๊าซถ่านหินและขนาด 4.6 เมตรสำหรับการผลิตอิฐที่มีประสิทธิภาพ

การออกแบบทางเทคนิคเตาเผาอิฐอุโมงค์แบบอัตโนมัติเต็มรูปแบบ BBT ใช้เชื้อเพลิงก๊าซถ่านหินสำหรับอิฐสีแดง

เตาเผาอุโมงค์มีระบบไอเสียที่สมบูรณ์แบบ, ระบบระบายความร้อน, ระบบความร้อนเหลือทิ้ง, ระบบปรับสมดุลแรงดัน, ระบบปฏิบัติการ และระบบตรวจสอบ ด้วยการปรับระบบเหล่านี้ เส้นโค้งการเผาในเตาเผาจึงมีความสมเหตุสมผลมากขึ้น และการผลิตเป็นระเบียบมากขึ้น

ที่ด้านทางเข้ามีห้องเตรียมการ และมีประตูตัดระหว่างห้องเตรียมการและเตาเผา ประตูนี้สามารถป้องกันอากาศเย็นไม่ให้เข้าสู่เตาเผาได้อย่างมีประสิทธิภาพ และรับประกันว่าการทำงานและการเผาของเตาเผาจะไม่ได้รับผลกระทบจากภายนอก

ฐานรากเตาเผาตั้งอยู่บนแผ่นพื้นทั้งหมด จากด้านล่างขึ้นไป ประกอบด้วยเบาะคอนกรีตธรรมดา + คานคอนกรีตเสริมเหล็ก (คานราง) / แผ่นพื้น (ใต้ผนังเตาเผา)

โซนก่อนเผาและระบายความร้อนของเตาเผาอุโมงค์: ผนังของพื้นที่ ซึ่งอุณหภูมิต่ำกว่า 200°C ทำจากอิฐสีแดง ส่วนที่เหลือเป็นผนังประกอบ กล่าวคือ ชั้นในสุดของผนังเตาเผาสำหรับโซนเผาและโซนฉนวนถูกสร้างขึ้นด้วยอิฐดินเหนียวทนไฟหลัก/รอง ชั้นฉนวนถูกเติมด้วยพรมใยอะลูมิเนียมซิลิเกต อิฐฉนวนดินเหนียวเบา แผ่นอะลูมิเนียมฟอยล์ และเพอร์ไลต์ขยายจากภายนอกเข้าไปด้านใน และผนังภายนอกทำจากอิฐสีแดง

ที่ปลายทั้งสองของเตาเผา มีการสงวนพื้นที่จอดรถสำหรับเพดานคอนกรีตหล่อในสถานที่ ในสถานที่อื่นๆ โครงสร้างแบบผสมผสานจะเกิดขึ้นจากด้านล่างขึ้นไป โดยใช้อิฐทนไฟ อิฐแขวนทนไฟ ตะขอทนความร้อน 304 และคานยก I-beam น้ำหนักถูกแบกรับโดยผนังอิฐเผาที่ทั้งสองด้าน ผ้าห่มใยทนไฟ ผ้าห่มขนสัตว์หิน แผ่นอะลูมิเนียมฟอยล์ และปูนฉนวนความร้อนถูกนำมาใช้เพื่อสร้างชั้นฉนวนความร้อนแบบผสมบนอิฐทนไฟ

รูให้อาหารถ่านหินมีหน้าที่ในการเสริมความร้อน การทดสอบ การสังเกต การเสริมออกซิเจน หรือการระบายความร้อนภายใต้แรงดันลบ การปล่อยความร้อนภายใต้แรงดันบวก ฯลฯ มันถูกใช้อย่างแพร่หลายในเตาเผาอุโมงค์อิฐเผาไหม้ภายใน และไม่สามารถลดหรือยกเลิกได้โดยพลการ

ระบบความร้อนโดยตรงของผลิตภัณฑ์และระบบความร้อนเหลือทิ้งถูกวางไว้ด้านบนของเตาเผาอุโมงค์ เส้นโค้งอุณหภูมิอยู่ในช่วง 800-250°C ความร้อนเหลือทิ้งถูกสกัด และแหล่งความร้อนที่สกัดออกมานั้นสะอาดและปราศจากมลพิษโดยพื้นฐาน การสกัดความร้อนโดยตรงจากผลิตภัณฑ์อย่างรวดเร็วและมีประสิทธิภาพยังสามารถลดความยาวของเตาเผาและประหยัดการลงทุนในการก่อสร้างเตาเผา

กระดานข้างเตาของรถเข็นเตาเผาถูกใส่เข้าไปในร่องซีลทรายเพื่อแยกอุณหภูมิสูงจากภายนอก เพื่อป้องกันอากาศเย็นจากการดูดเข้าไปในเตาเผาและลดอุณหภูมิของเตาเผาภายใต้แรงดันลบ หรือภายใต้แรงดันบวกเพื่อป้องกันก๊าซอุณหภูมิสูงจากการฉีดเข้าไปในเตาเผาเพื่อทำลายโครงสร้างเหล็กและทำให้เกิดการเสียรูปของรางรถไฟของรถเข็นเตาเผา

เครื่องจักรให้อาหารถ่านหินสำหรับเตาเผาอุโมงค์อิฐดินเหนียว / เตาเผาฮอฟแมน

เตาเผาอุโมงค์อิฐดินเหนียวกำลังก่อสร้างในบังคลาเทศ

เตาเผาอุโมงค์อิฐดินเหนียวของพารามิเตอร์ทางเทคนิค:
