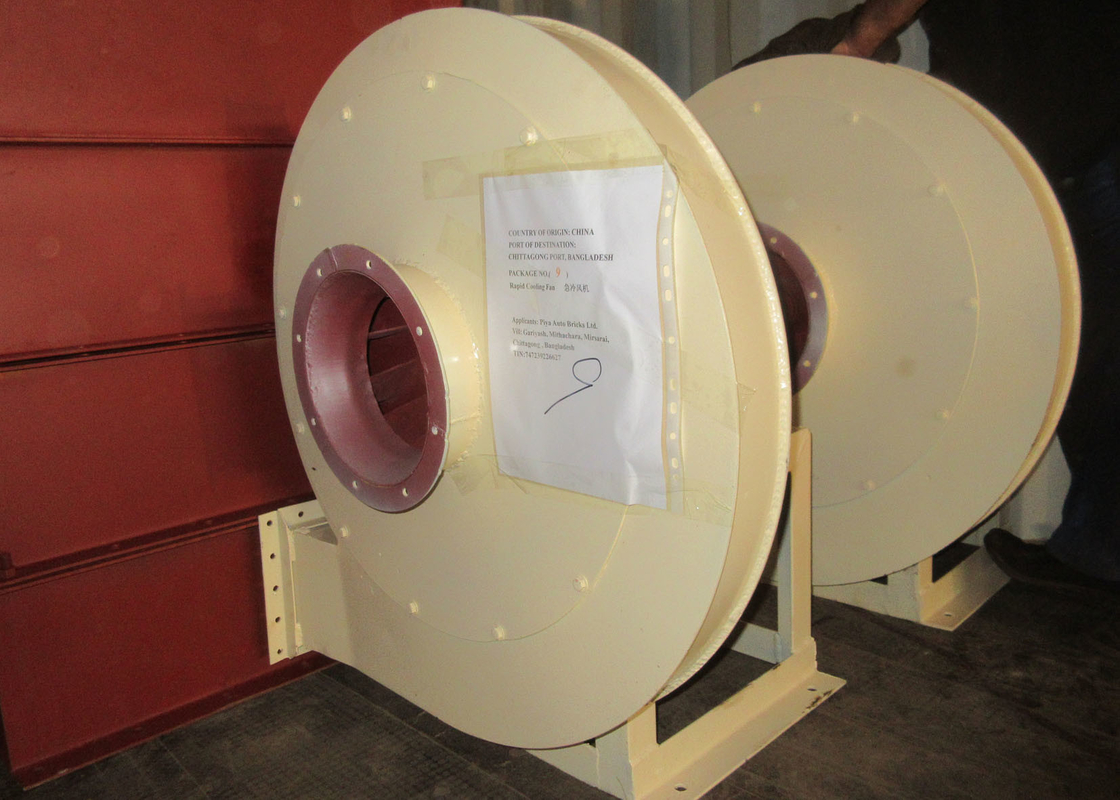

ความดันบาลานซ์อิฐดินเหนียวอุปกรณ์เตาเผาเครื่องเป่าลมพัดลมระบายความร้อน

ความดันสมดุล อุปกรณ์การดูดควัน ระบบการดูดควัน

ระบบต่าง ๆ ภายในเตาหล่อ

โครงสร้างเตาอบถูกออกแบบเป็นโครงสร้างเพดานเรียบ

พร้อมระบบระบายน้ําออกสําหรับการปล่อยควัน

ด้วยระบบเย็นใต้รถเตาอบ

ระบบฟื้นฟูความร้อนเสีย

ระบบสมดุลความดัน

ช่องแสดงอากาศหลายแบบ

ปริมาตรความร้อนที่เหมาะสมของเตาหล่อถูกควบคุมโดยพัดลมหลายตัว

ผ้าม่านอากาศเย็นอย่างรวดเร็ว ผลิตโดยพัดลมเย็นอย่างรวดเร็ว ซึ่งสามารถแบ่งเตาหล่อออกเป็น 2 ส่วน

ตราบใดที่การฟื้นฟูความร้อนของเตาอบอุโมงค์ถูกรวมกับเทคโนโลยีการเย็นอากาศร้อนที่สะอาดและแห้งสามารถได้รับการฟื้นฟูอย่างมีประสิทธิภาพ ซึ่งสามารถเป็นสื่อการแห้งในโซนเย็นของอุโมงค์เตาอบ.

หลังจากการคํานวณและการทดสอบในปฏิบัติการ ความร้อนที่ได้รับการฟื้นฟูโดยโซนการเย็นที่สามารถเป็นส่วนที่ 40% ของการบริโภคความร้อนทั้งหมดในเตาหล่อที่สามารถตอบสนองความต้องการของเครื่องแห้ง

ประหยัดพลังงาน ประสิทธิภาพสูง การแยกควันและการแห้งที่ไม่มีควัน

พัดลมไอควัน

ตั้งอยู่ที่หัวเตาอบ

มันสามารถทําให้การไหลของอากาศเคลื่อนย้ายไปยังหัวเตาอบโดยกําจัดปั๊มน้ํา กลากระเหย และก๊าซควันในความร้อนก่อนของเตาอบอุโมงค์ฟังก์ชันของมันคือมีเตาอบถึงความดันลบระหว่างโซนก่อนความร้อนและโซนเผา, และควบคุมโดยตรงการเคลื่อนไหวของอากาศของเตาอบ

พัดลมเย็นเร็ว

ผ้าม่านอากาศเย็นที่ผลิตโดยพัดลมเย็นเร็วได้ตัดการไหลของอากาศกลับจากพื้นที่แยกออกจากพื้นที่เย็นทําให้การปรับระบบไอควันทํางานได้เรียบร้อย.

การเย็นอย่างรวดเร็วช่วยปรับปรุงคุณสมบัติทางกลและลักษณะของอิฐได้ดีขึ้นมากความร้อนแลกเปลี่ยนระหว่างอากาศที่เย็นเร็วและอิฐร้อน / บล็อกแล้วผลิตอากาศร้อนที่ง่ายสําหรับการฟื้นฟู.

หลังพัดลมฟื้นฟูความร้อน

การฟื้นฟูความร้อนจากอากาศร้อนสูงและอากาศร้อนต่ําจากส่วนเย็นของเตาหล่อ

พัดลมเย็นภายใต้รถเตาอบ: สมดุลความดันระหว่างด้านบนและด้านล่างของรถเตาอบ, มันเย็นรถเตาอบโดยการเป่าอากาศไปยังโครงสร้างเหล็กแล้วอากาศร้อนที่แลกเปลี่ยนความร้อนจะไหลไปยังหัวเตาอบและหางเตาอบ.

พัดลมความดันกลับ

ตั้งอยู่ที่ปลายของเตาอบและเป่าอากาศเย็นเพื่อให้เย็นเสร็จ
