อัตโนมัติอุโมงค์เตาอบสําหรับกระบวนการเผาอิฐในสายการผลิตอิฐดิน

เตาเผาอุโมงค์สำหรับกระบวนการเผาอิฐในสายการผลิตอิฐดินเหนียว

ระบบเตาเผาอุโมงค์สำหรับกระบวนการเผาอิฐในสายการผลิตอิฐดินเหนียว:

เตาเผาอุโมงค์เป็นแบบเพดานแบน

เตาเผาอุโมงค์มีระบบเติมผงถ่านอัตโนมัติ, ระบบปล่อยควัน, ระบบระบายอากาศใต้รถเข็นเตาเผา, ระบบทำความเย็นใต้รถเข็นเตาเผา, ระบบเผาไหม้แก๊ส, ระบบนำความร้อนทิ้งกลับมาใช้ใหม่, ระบบทำความเย็นอย่างรวดเร็ว และระบบแรงดันย้อนกลับ (ระบบปรับสมดุลแรงดัน) การปรับปรุงระบบเหล่านี้จะช่วยให้เส้นโค้งการเผาภายในเตาเผามีความเหมาะสมมากขึ้น

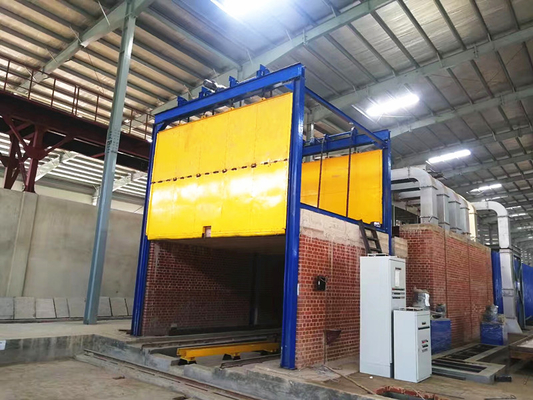

มีประตู 3 บานที่ปลายทั้งสองด้านของเตาเผาอุโมงค์ ที่ด้านทางเข้ามีห้องเตรียมการ และมีประตูตัดระหว่างห้องเตรียมการและโซนเชื่อมต่อเตาเผา ซึ่งช่วยหลีกเลี่ยงการเข้าของอากาศเย็นและรับประกันระบบการเผาของเตาเผา

โครงสร้าง

เตาเผาอุโมงค์ส่วนใหญ่ประกอบด้วย: ตัวเตาเผา, อุปกรณ์ลำเลียงเตาเผา, ระบบเผาไหม้เชื้อเพลิง, อุปกรณ์ระบายอากาศ
ตัวเตาเผา: ส่วนหลักของระบบเตาเผาอุโมงค์ มีช่องลมเข้าและออกต่างๆ บนตัวเตาเผา
อุปกรณ์ลำเลียงในเตาเผา: รถเข็นเตาเผาและเฟอร์นิเจอร์เตาเผา
ระบบเผาไหม้เชื้อเพลิง: รวมถึงท่อส่งเชื้อเพลิง, การอุ่นเชื้อเพลิงล่วงหน้า, หัวเผา ฯลฯ การให้ความร้อนและการเผาไหม้ของเตาเผาอุโมงค์ส่วนใหญ่ใช้เชื้อเพลิงหนัก, น้ำมันดีเซลเบา และก๊าซธรรมชาติ และไม่ค่อยใช้วิธีการเผาถ่านโดยตรง หัวเผาใช้น้ำมันมีถังเก็บน้ำมันและหัวฉีดเผา เนื่องจากต้นทุนน้ำมันสูง ก๊าซธรรมชาติและก๊าซถ่านหินจึงยังคงถูกนำมาใช้อย่างแพร่หลาย ก๊าซธรรมชาติถูกส่งไปยังเตาเผาผ่านท่อส่งก๊าซธรรมชาติและมีหัวเผาก๊าซธรรมชาติพิเศษสำหรับการเผาไหม้แบบพ่น นอกจากท่อส่งก๊าซเฉพาะสำหรับการเผาไหม้ก๊าซแล้ว ผู้ใช้เตาเผาอุโมงค์ส่วนใหญ่ยังมีเครื่องกำเนิดก๊าซเป็นของตนเองสำหรับการผลิตก๊าซ หัวฉีดสำหรับการเผาไหม้แบบพ่น
อุปกรณ์ระบายอากาศ: รวมถึงระบบระบายควัน, ระบบกวนม่านอากาศ และระบบทำความเย็น หน้าที่ของมันคือทำให้การไหลเวียนของอากาศในเตาเผาไหลไปในทิศทางที่แน่นอน

หลักการทำงาน

โดยทั่วไปแล้ว เตาเผาอุโมงค์เป็นอุโมงค์ทรงยาวที่มีผนังและเพดานโค้งคงที่ทั้งสองด้านและด้านบน และรถเข็นเตาเผาจะวิ่งบนรางที่วางอยู่ด้านล่าง อุปกรณ์เผาไหม้ตั้งอยู่ทั้งสองด้านของส่วนกลางของเตาเผาอุโมงค์ ก่อตัวเป็นโซนอุณหภูมิสูงคงที่ - โซนเผาไหม้ ก๊าซไอเสียอุณหภูมิสูงที่เกิดจากการเผาไหม้จะไหลไปตามอุโมงค์ไปยังหัวเตาเผาภายใต้การทำงานของปล่องไฟหรือพัดลมดูดอากาศที่ส่วนหน้าของเตาเผาอุโมงค์ ในเวลาเดียวกัน ผลิตภัณฑ์ที่เข้าสู่เตาเผาจะถูกอุ่นล่วงหน้าทีละน้อย และส่วนนี้ประกอบด้วยโซนอุ่นล่วงหน้าของเตาเผาอุโมงค์ อากาศเย็นถูกเป่าเข้าไปในส่วนท้ายของเตาเผาอุโมงค์เพื่อทำให้ผลิตภัณฑ์เย็นลงในส่วนหลังของเตาเผาอุโมงค์ หลังจากที่อากาศเย็นที่เป่าผ่านผลิตภัณฑ์และถูกทำให้ร้อนแล้ว จะถูกดึงออกมาและส่งไปยังเครื่องอบแห้งเป็นแหล่งความร้อนสำหรับการอบแห้งตัวเขียว ส่วนนี้ประกอบด้วยอุโมงค์ โซนทำความเย็นของเตาเผา
วางภาชนะที่บรรจุผลิตภัณฑ์เซรามิกบนรถเข็น แล้วค่อยๆ ดันเข้าไปอย่างต่อเนื่องจากทางเข้าของโซนอุ่นล่วงหน้า (โดยปกติจะดันเข้าไปด้วยเครื่องจักร) ในขณะที่รถเข็นที่บรรจุผลิตภัณฑ์ที่เผาแล้วจะค่อยๆ ถูกดันออกมาจากทางออกของโซนทำความเย็น ถูกดันออกมา (ประมาณ 1 ชั่วโมง หรือมากกว่านั้น ดันรถเข็นออกมาหนึ่งคัน)

ข้อมูลจำเพาะของ​เตาเผาอุโมงค์สำหรับกระบวนการเผาอิฐในสายการผลิตอิฐดินเหนียว:

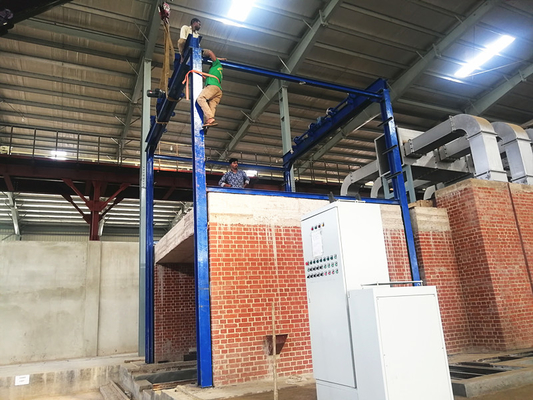

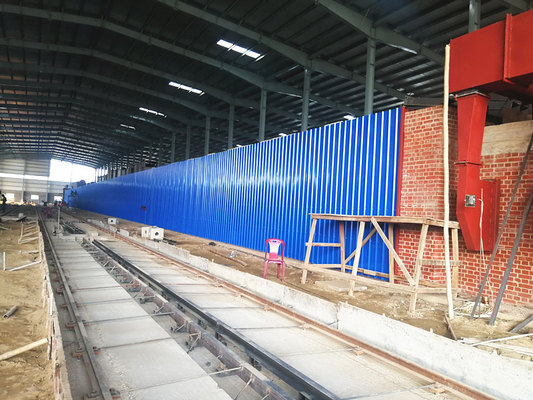

การก่อสร้าง​เตาเผาอุโมงค์สำหรับการทำอิฐดินเหนียว เตาเผาอุโมงค์พร้อมอิฐทนไฟ อิฐดินเหนียวสีแดง เตาเผาอุโมงค์:
