รายละเอียดสินค้า:
|
| รายการ: | โครงการออกแบบอุโมงค์เตาเผาอิฐดินเหนียว | รอบการยิง: | 53ชม |
|---|---|---|---|
| อัตราผลตอบแทนการยิง: | 96% | การยิงเชื้อเพลิง: | ก๊าซธรรมชาติ น้ำมัน ถ่านหิน... |
| ขนาดเตา: | 4.6ม.,4.9ม.,6.9ม | ||
| เน้น: | 2023 โรงไฟหล่ออัดอัดดิน,2023 โรงไฟหล่ออัดอัดดิน |
||
โรงงานผลิตอิฐดินเหนียวอัตโนมัติเต็มรูปแบบ โครงการเตาเผาอิฐดินเหนียวสีแดงและเตาเผาอุโมงค์
การออกแบบเตาเผาอุโมงค์อิฐดินเหนียวโดยบริษัท China bbt ปี 2023 โครงการผลิตอิฐใหม่

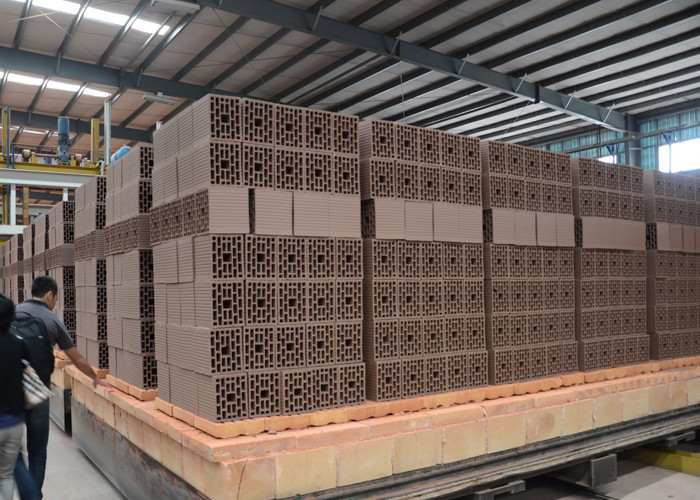

เตาเผาอุโมงค์อิฐดินเหนียว
เตาเผาอุโมงค์มีระบบปล่อยควัน ระบบรีไซเคิล ระบบนำความร้อนกลับมาใช้ใหม่ ระบบระบายความร้อน และระบบปรับสมดุลแรงดัน เตาเผานี้มีคุณสมบัติดังนี้: ส่วนขนาดใหญ่ ผลผลิตสูง ความแตกต่างของอุณหภูมิส่วนน้อย ผลการเก็บรักษาความร้อนที่ดี ในขณะเดียวกัน ระบบควบคุมอัตโนมัติของเตาเผาได้รับการติดตั้งเพื่อให้แน่ใจว่าพารามิเตอร์ความร้อนในการอบมีความเสถียร ดังนั้นจึงรับประกันคุณภาพการเผา

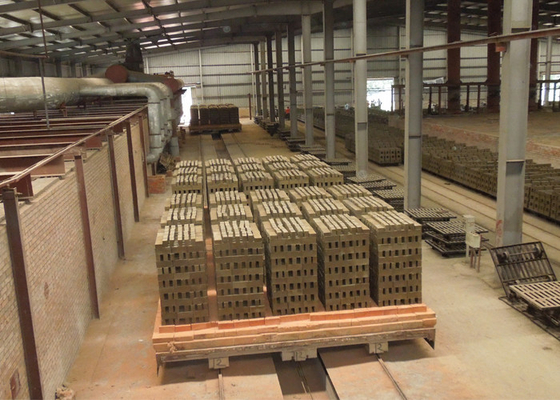

ระบบเตาเผาอุโมงค์
เทคโนโลยีเลือกใช้เตาเผาอุโมงค์เพดานแบน เตาเผาอุโมงค์มีระบบที่สมบูรณ์แบบของ
การปล่อยควัน การระบายความร้อน การปล่อยความร้อน การปรับสมดุลแรงดันภายใต้รถเตาเผา ระบบการทำงานและการทดสอบ เส้นโค้งการอบภายในเตาเผาจะสมเหตุสมผลมากขึ้นผ่านการปรับระบบเหล่านั้น

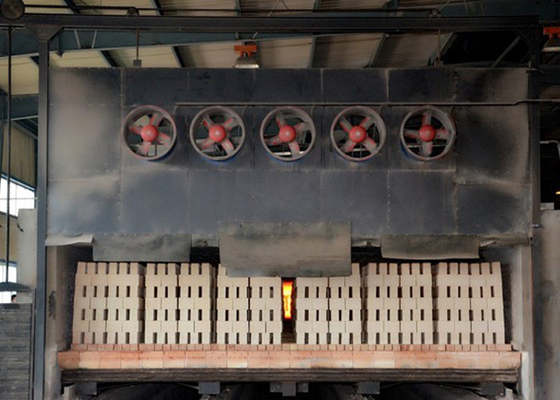

มีประตูทางเข้าและทางออกที่ปลายทั้งสองด้านของเตาเผาอุโมงค์ ที่ด้านทางเข้ามีห้องเตรียมการ และประตูตัดระหว่างห้องเตรียมการและโซนเชื่อมต่อเตาเผา ดังนั้นจึงหลีกเลี่ยงการเข้าของอากาศเย็นได้อย่างมีประสิทธิภาพและรับประกันระบบการอบของเตาเผา
โครงสร้างเตาเผาอุโมงค์
อิฐสีแดงถูกวางสำหรับโซนอุ่นก่อนและโซนระบายความร้อนซึ่งอุณหภูมิต่ำกว่า 200ºC ส่วนที่เหลือ โซนการอบ และผนังด้านในสุดของโซนฉนวนใช้ อิฐทนไฟดินเหนียว อิฐฉนวนดินเหนียวจะถูกใช้สำหรับการวางพื้นที่ฉนวน ในขณะเดียวกัน จะใช้ผ้าสักหลาดทนไฟ (สำหรับส่วนที่เกี่ยวข้องของเส้นโค้งอุณหภูมิสูงกว่า 600 องศาเซลเซียส) หรือผ้าสักหลาดขนสัตว์หินสำหรับการยัดไส้ และอิฐสีแดงจะถูกวางบนผนังด้านนอก
โครงสร้างหลังคาเตาเผา: ช่องว่างรถเตาเผาหนึ่งช่องเหลืออยู่ในโซนอุณหภูมิต่ำทั้งสองด้าน ซึ่งใช้แผ่นคอนกรีตหล่อในตัว สำหรับตำแหน่งอื่น แผ่นวัสดุดินเหนียว แผ่นแขวนผ่านเดวิตแขวนภายใต้คานเหล็กชนิด H โดยผลิตภัณฑ์หล่อ ทั้งสองด้านของตัวผนังรองรับน้ำหนักของคานหลัก ฝ้ายอะลูมิเนียมสูง สักหลาดไฟเบอร์ทนไฟ สักหลาดขนสัตว์หิน แผ่นขนสัตว์หินถูกวางบนแผ่นแขวนทนไฟ ซึ่งประกอบด้วยชั้นฉนวนที่ซับซ้อน รอยแตกระหว่างแผ่นด้านบนจะได้รับผลกระทบจากเส้นใยอะลูมิเนียมสูง ตัวประสานอุณหภูมิสูงกำลังถูกเติมลงในช่องว่างระหว่างแผ่น และกำลังถูกทาสีบนด้านบนของชั้นฉนวน ดังนั้น เพื่อให้แน่ใจว่าวัสดุไม่ไวต่อความรู้สึกและความทนทานของโครงสร้าง
เตาเผาอุโมงค์สามารถใช้ถ่านหิน/ก๊าซ/น้ำมันเป็นเชื้อเพลิงสำหรับการเผาอิฐดินเหนียว
ระบบเผาไหม้อัตโนมัติเต็มรูปแบบสำหรับเตาเผาอุโมงค์อิฐดินเหนียว
เครื่องจักรป้อนถ่านหินสำหรับเตาเผาอุโมงค์อิฐดินเหนียว / เตาเผาฮอฟแมน
เตาเผาอุโมงค์อิฐดินเหนียวกำลังก่อสร้างในบังคลาเทศ
เตาเผาอุโมงค์อิฐดินเหนียวของพารามิเตอร์ทางเทคนิค:
| รุ่นข้อมูลจำเพาะ | จำนวน | กำลังการผลิต (ชิ้น/วัน) | พื้นที่ครอบคลุมที่ต้องการ | ขนาดภายนอก (ม.) |
| เตาเผาอุโมงค์ + เครื่องอบ | ส่วน 2.5 ม. | 50000 | 140×50 ม. | 110.8×4.3×2.34 |
| 8 ช่อง | 61×9.6×1.5 | |||
| ส่วน 3.6 ม. | 80000～100000 | 170×65 ม. | 134.2×5.4×3.6 | |
| 12 ช่อง | 67.6×19.22×1.5 | |||
| ส่วน 4.6 ม. | 100000～120000 | 180×70 ม. | 143.5×6.4×3.33 | |
| 14 ช่อง | 65.5×25.24×3.285 | |||
| ส่วน 6.9 ม. | 150000～180000 | 200×120 ม. | 153.5×8.7×3.33 | |
| 20 ช่อง | 65.5×25.24×3.285 |
