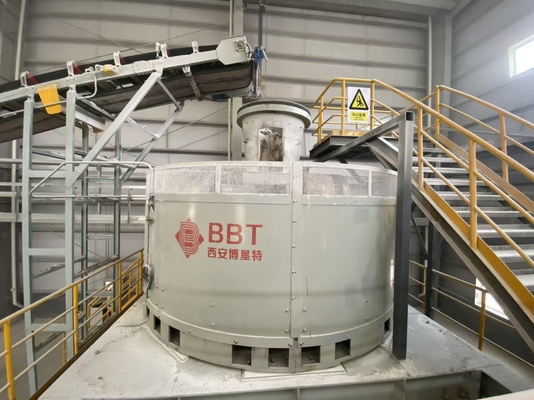

Wet pan mill TWPM-185

Wet pan mill เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดยบริษัทของเรา โดยอาศัยประสบการณ์ขั้นสูงของผลิตภัณฑ์ที่คล้ายคลึงกันในต่างประเทศ และครองตำแหน่งผู้นำในบรรดาผลิตภัณฑ์ที่คล้ายคลึงกันในประเทศจีน เครื่องจักรมีโครงสร้างที่สมเหตุสมผล การทำงานที่มั่นคง อัตราความล้มเหลวต่ำ และใช้งานและบำรุงรักษาง่าย ส่วนใหญ่ใช้สำหรับการจัดการวัตถุดิบในกระบวนการผลิตอิฐเผาด้วยถ่านหิน กากตะกอนเถ้าลอย หินดินดาน ดินเหนียว และตะกอนเป็นวัตถุดิบหลัก มีหน้าที่ในการบด บด นวด และผสม หลังจากวัตถุดิบถูกบดและแปรรูปโดยเครื่องจักรนี้ คุณสมบัติทางเทคโนโลยีที่ครอบคลุมของวัตถุดิบสามารถปรับปรุงได้อย่างมาก และสามารถผลิตผลิตภัณฑ์เผาที่มีคุณภาพสูงขึ้นได้

ข้อมูลจำเพาะของ Wet pan mill TWPM-185:

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของลูกกลิ้ง 1,850 มม.

Wet pan mill รุ่น TWPM

หลักการทำงานและลักษณะโครงสร้าง

หลักการทำงาน

มอเตอร์ไฟฟ้าให้กำลังขับ และมอเตอร์ไฟฟ้าขับข้อต่อไฮดรอลิกเพื่อให้ตระหนักถึงการสตาร์ทมอเตอร์ไฟฟ้าแบบไม่มีโหลดและเสถียร กำลังถูกส่งไปยังตัวลดความเร็วผ่านรอก และตัวลดความเร็วจะขับเพลาหลักให้หมุนผ่าน

ข้อต่อ เพลาหลักและเบาะรองรับเชื่อมต่อกันด้วยปลอกขยาย และการส่งแรงบิดเกิดขึ้นจากการเสียดสีระหว่างปลอกขยาย เพลาหลัก และเบาะรองรับ ข้อดีคือติดตั้งและถอดประกอบได้ง่าย และสามารถตระหนักถึงการป้องกันการโอเวอร์โหลดสำหรับเพลาหลักและหลีกเลี่ยงความเสียหายต่อพื้นผิวการประมวลผลของเพลาหลัก เบาะรองรับส่งกำลังไปยังคานยื่นด้านในและด้านนอกตามลำดับ และขับเคลื่อนลูกกลิ้งสองตัวให้หมุนรอบเพลาหลัก และลูกกลิ้งหมุนรอบเพลาลูกกลิ้งของตนเองในเวลาเดียวกัน วัตถุดิบที่ผสมกับน้ำในกระบวนการก่อนหน้าตกลงมาจากช่องป้อนกลางที่ด้านบนของอุปกรณ์ไปยังด้านหน้าของลูกกลิ้งด้านใน หลังจากถูกบดและบดโดยลูกกลิ้งด้านใน วัสดุจะถูกขูดโดยที่ขูดแบบลอยตัวไปยังรางลูกกลิ้งด้านนอก และผ่านลูกกลิ้งด้านนอก หลังจากกลิ้งแล้ว วัตถุดิบจะถูกรีดและอัดผ่านรูของแผ่นตะแกรงเพื่อทำการบด ผสม บด และนวดวัตถุดิบต่างๆ ให้เสร็จสิ้น

ลักษณะโครงสร้าง

Wet pan mill ซีรีส์นี้ส่วนใหญ่ประกอบด้วยมอเตอร์ ตัวลดความเร็ว ส่วนเพลาส่งกำลัง ส่วนโครง ส่วนเบาะรองรับ ส่วนล้อบดด้านในและด้านนอก ส่วนแผ่นบด ส่วนขูด และสายพานลำเลียงปล่อยและส่วนอื่นๆ

โครงสร้างโดยรวมของ wet pan mill ซีรีส์นี้มีขนาดกะทัดรัด และใช้ข้อต่อไฮดรอลิกเพื่อให้ตระหนักถึงการส่งกำลังระหว่างมอเตอร์และตัวลดความเร็ว ข้อดีคือแรงกระแทกเริ่มต้นมีขนาดเล็ก และสามารถตระหนักถึงการป้องกันการโอเวอร์โหลดของมอเตอร์และตัวลดความเร็วเพื่อยืดอายุการใช้งาน

ลูกกลิ้งเป็นหนึ่งในส่วนประกอบสำคัญของเครื่องบด ดังนั้นวงแหวนกลิ้งด้านในและด้านนอกของลูกกลิ้งจึงทำจากเหล็กหล่อโครเมียมสูง เนื่องจากเหล็กหล่อโครเมียมสูงมีความทนทานต่อการสึกหรอที่ดีและความแข็งแรงของความล้าของวัสดุสูง อายุการใช้งานของวงแหวนลูกกลิ้งจึงดีขึ้น ในทำนองเดียวกัน แผ่นซับในและแผ่นตะแกรงปล่อยของเครื่องบดก็ทำจากโลหะผสมแมงกานีสสูงเช่นกัน เพลาหลักของเครื่องบดล้อเป็นส่วนสำคัญสำหรับการส่งกำลัง ดังนั้นนอกเหนือจากการเลือกเหล็กชุบแข็งและอบคืนตัวโลหะผสมที่มีคุณสมบัติทางกลที่ครอบคลุมที่ดีกว่าแล้ว กระบวนการอบชุบด้วยความร้อนและการตรวจสอบคุณภาพอย่างเข้มงวด นอกจากนี้ แบริ่งและซีลน้ำมันที่จำเป็นสำหรับส่วนประกอบทั้งหมดทำจากผลิตภัณฑ์คุณภาพสูงในประเทศ และเครื่องจักรทั้งหมดมีคุณภาพสูง ประสิทธิภาพดี และอายุการใช้งานยาวนาน

เครื่องบดเปียก เครื่องบดเปียก เครื่องบดล้อคู่ เครื่องบดดินเหนียว เครื่องบดทราย เครื่องจักรทำอิฐ

พารามิเตอร์ทางเทคนิคของ Wet pan mill:
