เครื่องจัดเรียงบล็อกอัตโนมัติส่วนใหญ่ใช้สำหรับจัดเรียงบล็อกอิฐที่เย็บโดยส่วนประกอบถักวิปริตบนเครื่องลำเลียงบล็อกบนรถเตาเผา รูปแบบบล็อกสามารถกำหนดได้ตามความต้องการของผู้ใช้ กระบวนการทำงานถูกควบคุมโดย PLC โดยอัตโนมัติ เครื่องจัดเรียงมีโครงสร้างทางกลและระบบควบคุมไฟฟ้าที่สมบูรณ์เพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือของเครื่องจัดเรียง
คุณสมบัติของเครื่องจัดเรียงอัตโนมัติ:
1. โครงสร้างมีความสมเหตุสมผลและมีความน่าเชื่อถือสูงและการบำรุงรักษาที่สะดวก
2. การส่งกำลังแนวนอนใช้การส่งกำลังสายพานฟันเฟืองแบบซิงโครนัส พร้อมรางนำเชิงเส้น การทำงานที่เสถียรและความแม่นยำในการวางตำแหน่งสูง
3. ระบบยกใช้ระบบส่งกำลังไฮดรอลิก การควบคุมเซ็นเซอร์ การยกที่เสถียร และความแม่นยำในการวางตำแหน่งของชั้นอิฐและการซ้อนทับกันสูง

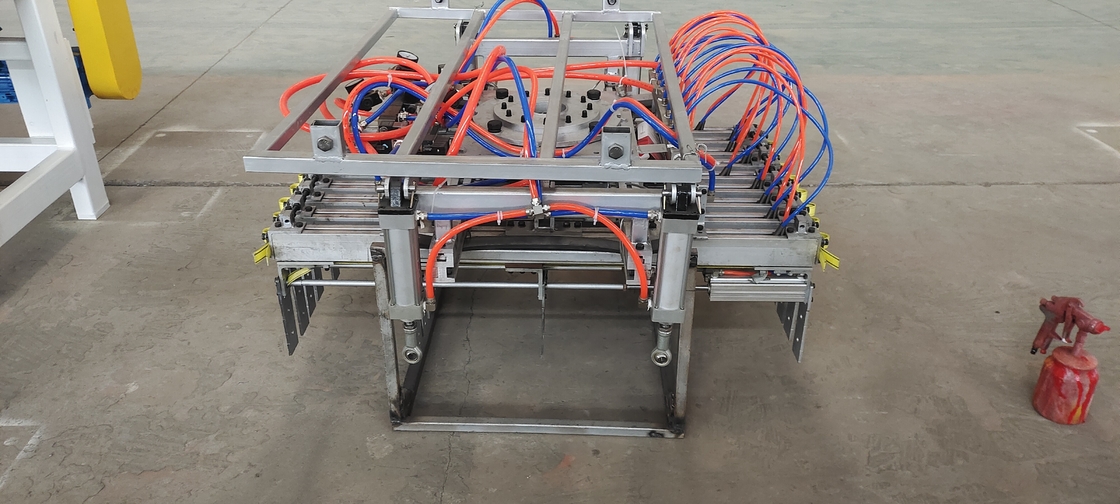

4. ตัวจับพาเลทใช้รางนำเชิงเส้นหนึ่งคู่ จับคู่กับกระบอกสูบที่ปรับให้เหมาะสม และมีความแม่นยำในการจับและการวางตำแหน่งสูงโดยไม่ทำให้อิฐหล่น
5. รวบรวมการควบคุมส่วนกลาง การเขียนโปรแกรม PLC และการควบคุมหน้าจอสัมผัส การทำงานที่ง่ายและสะดวก ปรับระบบปฏิบัติการต่างๆ ได้ง่าย
พารามิเตอร์ทางเทคโนโลยี
| เลขที่ | รายการ | พารามิเตอร์ | |
| 1 | รูปแบบการทำงาน | ข้อต่อหลายแนวตั้ง | |
| 2 | องศาอิสระ | 4 | |
| 3 | โหลด | 500 กก. | |
| 4 | ซ้ำ การวางตำแหน่ง ความแม่นยำ | ±0.5 มม. | |
| 5 | การกระทำ ช่วง | แกน S (การหมุน) | +180° ~ -180° |
| แกน L (แขนล่าง) | +90° ~ -45° | ||
|
แกน U (แขนบน) ) |
+15.5° ~ -120° | ||
| แกน T (การหมุนข้อมือ) | +360° ~ -360° | ||
| 6 | สูงสุด ความเร็ว | แกน S | 1.48 rad/s (85°/s) |
| แกน L | 1.48 rad/s (85°/s) | ||
| แกน U | 1.48 rad/s (85°/s) | ||
| แกน T | 3.4 rad/s (195°/s) | ||
| 7 | แกน T อนุญาตให้ใช้แรงบิดเฉื่อย | 200 กก.·㎡ | |
| 8 | น้ำหนักหุ่นยนต์ | 2300 กก. | |
| 9 | การติดตั้ง สภาพแวดล้อม |
อุณหภูมิ
|
0~45 ℃ |
| 10 | น้ำหนักรุ่นทั่วไป | ความชื้น | 20-80% RH (ไม่ควบแน่น) |
| การสั่นสะเทือน ความเร่ง | 4.9m/s2 (0.5G) | ||
| อื่นๆ | ไม่มีก๊าซหรือของเหลวที่ติดไฟหรือกัดกร่อน | ||
|
ห้ามสาดน้ำ น้ำมัน ฝุ่น ห้ามสาดน้ำ น้ำมัน ฝุ่น
ห้ามสาดน้ำ น้ำมัน ฝุ่น
|
|||
| ไม่มีแหล่งกำเนิดเสียงรบกวนทางไฟฟ้าอยู่ใกล้เคียง | |||
| 11 | กำลังไฟ |
9.5kVa |
|
