กำลังการผลิตสายการผลิต 40-50 ลบ.ม./ชม. เครื่องขึ้นรูปอิฐแดงอัตโนมัติ

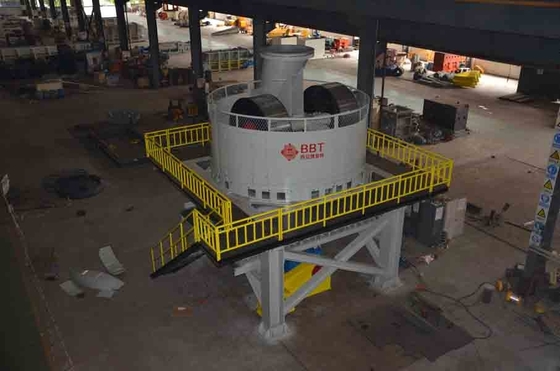

เครื่องบดล้อเป็นผลิตภัณฑ์ใหม่ที่บริษัทของฉันพัฒนาขึ้นโดยดูดซับประสบการณ์ขั้นสูงของผลิตภัณฑ์ที่คล้ายคลึงกันจากต่างประเทศ ซึ่งเป็นผู้นำในผลิตภัณฑ์ที่คล้ายคลึงกันในประเทศ เครื่องจักรมีโครงสร้างที่สมเหตุสมผล การทำงานที่มั่นคง อัตราความผิดพลาดต่ำ สะดวกในการใช้งานและบำรุงรักษา ส่วนใหญ่ใช้ในกากถ่านหิน หินดินดาน ดินเหนียว ตะกอน และเถ้าลอยเป็นวัตถุดิบหลักในกระบวนการผลิตอิฐเผา หลังจากวัตถุดิบถูกบดด้วยเครื่องจักรแล้ว ประสิทธิภาพทางเทคโนโลยีที่ครอบคลุมของวัตถุดิบสามารถปรับปรุงได้อย่างมาก และสามารถผลิตผลิตภัณฑ์เผาคุณภาพสูงได้
มอเตอร์ให้แรงขับและขับเคลื่อนข้อต่อไฮดรอลิกเพื่อให้มอเตอร์สตาร์ทได้อย่างเสถียรโดยไม่มีภาระ กำลังถูกส่งไปยังตัวลดความเร็วผ่านรอก และตัวลดความเร็วจะขับเคลื่อนเพลาหมุนผ่านข้อต่อ เพลาหมุนและเบาะรองรับถูกเชื่อมต่อโดยปลอกขยาย และการถ่ายโอนแรงบิดเกิดขึ้นจากการเสียดสีระหว่างปลอกขยาย เพลาหมุน และเบาะรองรับ ข้อดีคือติดตั้งและถอดประกอบได้ง่าย สามารถรับรู้ถึงการป้องกันการโอเวอร์โหลดของเพลาหมุน หลีกเลี่ยงความเสียหายต่อพื้นผิวการตัดเฉือนของเพลาหมุน เบาะรองรับส่งกำลังไปยังคานยื่นด้านในและด้านนอกตามลำดับ และขับเคลื่อนลูกกลิ้งสองตัวให้หมุนรอบเพลาหลัก และลูกกลิ้งหมุนรอบลูกกลิ้งของตนเองในเวลาเดียวกัน วัสดุที่ผสมกับน้ำในกระบวนการก่อนหน้าตกลงมาจากฮอปเปอร์กลางที่ด้านบนของอุปกรณ์ไปยังด้านหน้าของลูกกลิ้งด้านใน หลังจากที่วัสดุถูกรีดและบดโดยลูกกลิ้งด้านในแล้ว จะถูกขูดไปยังรางลูกกลิ้งด้านนอกโดยที่ปาดน้ำแบบลอยตัวและผ่านลูกกลิ้งด้านนอก หลังจากที่วัตถุดิบถูกรีดแล้ว การบดและการอัดขึ้นรูปจะดำเนินการผ่านรูของแผ่นตะแกรงเพื่อให้การบด การผสม การบด และการนวดของวัตถุดิบต่างๆ เสร็จสมบูรณ์
ส่วนประกอบสำคัญ
แผ่นตะแกรง
วัตถุดิบสำหรับแผ่นตะแกรงคือเหล็กแมงกานีสสูง การออกแบบโมดูล การป้องกันการสึกหรอ และยังสามารถถอดออกได้ด้วยอะไหล่ใหม่ได้อย่างง่ายดาย
โรงสี
ลูกกลิ้งใช้โครงสร้างที่ผิวลูกกลิ้งแยกออกจากดุม ซึ่งเชื่อมต่อกันเป็นส่วนเดียวด้วยลิ่ม เป็นการสะดวกในการเปลี่ยนผิวเมื่อต้องการ
ผิวลูกกลิ้ง
ความหนาของผิวลูกกลิ้งคือ 150 มม. ทำจากเหล็กอัลลอยด์โครเมียมแมงกานีสสูง ซึ่งมีความแข็งแรงสูงและทนต่อการสึกหรอ
กระทะ
เป็นโครงสร้างตาข่ายที่เชื่อมด้วยขนเหล็ก ซึ่งแข็งแรงกว่าและสามารถรับแรงกระแทกขนาดใหญ่ได้

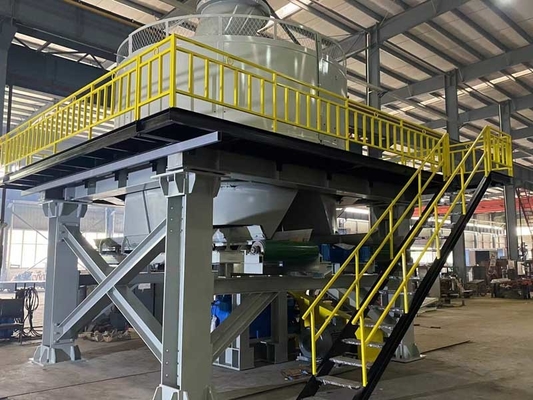

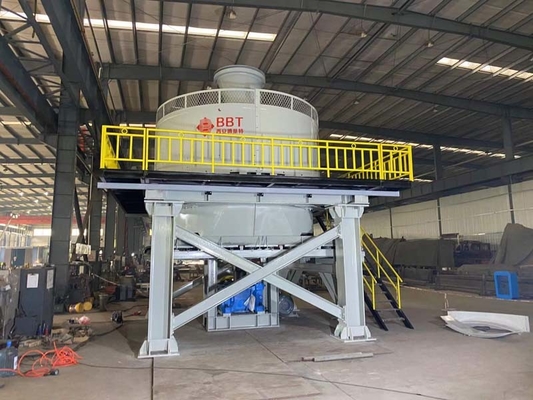

โครงสร้างรองรับ
มีแผ่นรองรับแรงกระแทกโพลียูรีเทนระหว่างแพลตฟอร์มและตัวลดความเร็ว ซึ่งใช้เพื่อดูดซับแรงกระแทกและการสั่นสะเทือนของอุปกรณ์ระหว่างการทำงาน
หมายเหตุ: โครงสร้างรองรับและแพลตฟอร์มบำรุงรักษาเป็นอุปกรณ์เสริมและ
ลูกค้าสามารถเชื่อมในพื้นที่ได้
เพลาหลัก
เพลาหลักทำจากเหล็กอัลลอยด์หลอมขึ้นรูป และได้รับการอบชุบด้วยความร้อน ซึ่งมีความแข็งแรงสูง;
ทนต่อความล้าและสามารถรับแรงเยื้องศูนย์กลางรัศมีขนาดใหญ่ได้
มอเตอร์และตัวลดความเร็ว
ข้อต่อจำกัดแรงบิดและไฮดรอลิกใช้สำหรับการส่งกำลังระหว่างมอเตอร์เครื่องยนต์หลักและเพลาอินพุตของตัวลดความเร็ว ซึ่งช่วยปกป้องตัวลดความเร็วและมอเตอร์จากผลกระทบต่อชิ้นส่วนกลไกเมื่อทำงานที่โหลดเต็มที่ ตัวลดความเร็วหลักติดตั้งระบบหล่อลื่นแบบบังคับและพัดลมระบายความร้อน
โครงสร้างของซัพพลายเออร์และผู้ผลิต Pan Mills สำหรับการบดวัสดุเปียก
กลไกการกลิ้งนั้นง่ายต่อการสร้าง บำรุงรักษาง่าย ไม่เข้มงวดกับข้อกำหนดขนาดการป้อน น้ำหนักตัวเองของอุปกรณ์ ความแข็งแกร่งโดยรวมที่แข็งแกร่ง ทนต่อแรงกระแทก และการทำงานของอุปกรณ์ที่ปลอดภัยและมั่นคง
ข้อต่อไฮดรอลิกใช้เพื่อรับรู้การส่งกำลังระหว่างมอเตอร์และตัวลดความเร็ว ผลกระทบเริ่มต้นมีขนาดเล็ก และตัวลดความเร็วสามารถให้การป้องกันการโอเวอร์โหลดและยืดอายุการใช้งาน
สวิตช์ตรวจจับการเปิด/ปิดประตูตรวจสอบถูกเชื่อมต่อกับสวิตช์เปิด/ปิดมอเตอร์หลักเพื่อให้แน่ใจว่าบุคลากรด้านการบำรุงรักษาสามารถบำรุงรักษาเครื่องจักรได้เมื่อเครื่องจักรหยุดทำงาน
พารามิเตอร์ทางเทคนิค
| เลขที่ |
รายการ |
TWPM185 |
TWPM200 |
| 1 |
ขนาดลูกกลิ้ง |
เส้นผ่านศูนย์กลาง 1850*700 มม.*ความกว้าง |
เส้นผ่านศูนย์กลาง 2000*900 มม.*ความกว้าง |
| 2 |
ความเร็วในการหมุนสำหรับเพลาหลัก |
≥13 รอบต่อนาที |
≥13 รอบต่อนาที |
| 3 |
กำลังไฟ |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของลูกกลิ้ง |
1850mm |
2000mm |
| 5 |
ความเร็วในการหมุน |
≥29rpm |
≥29rpm |
| 6 |
เส้นผ่านศูนย์กลางสำหรับรูหน้าจอ |
การสร้างแบบกำหนดเอง |
การสร้างแบบกำหนดเอง |
| 7 |
กำลังการผลิต |
40-50 ลบ.ม./ชม. |
60-90 ลบ.ม./ชม. |
| 8 |
น้ำหนักรวมของอุปกรณ์ |
65200 กก. |
70000 กก. |
| 9 |
ขนาด |
5300*4600*6500mm |
6700*6500*6700mm |
