สายการผลิตอิฐดินหลุมหลุมหลุม เครื่องเครื่องแห้งอัตโนมัติ

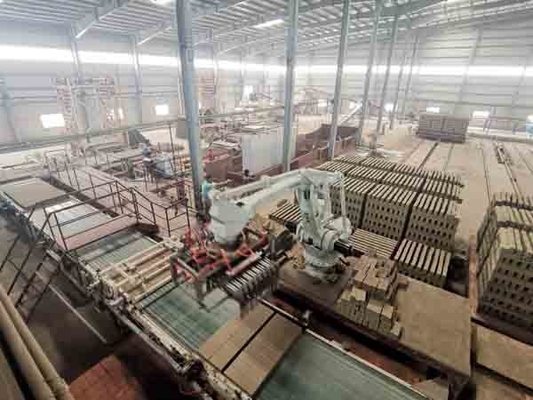

รถเข็นอิฐดินเหนียวทำอิฐห้องอบแห้งรถเข็นอิฐอบแห้งบล็อกกลวงพร้อมการใช้หุ่นยนต์วางอิฐ

สายการผลิตอิฐดินเหนียวอัตโนมัติโครงการเตาเผาอุโมงค์เครื่องอบห้องอบอิฐดินเหนียว

ห้องอบแห้งอุโมงค์อิฐอัตโนมัติเต็มรูปแบบ

ระบบอบแห้งและเผา

การอบแห้งและการเผาจะใช้กระบวนการซ้อนและเผาสองครั้งด้วยเทคโนโลยีเตาอบอุโมงค์ ห้องอบแห้งใช้เตาอบอุโมงค์ (83.65x22.625 ม.) ความร้อนของเครื่องอบแห้งมาจากความร้อนสูงของผลิตภัณฑ์ที่เผาแล้วและความร้อนที่เหลือจากเตาเผาอุโมงค์ โดยเปลี่ยนระบบเพื่อปรับอุณหภูมิและปริมาณอากาศป้อน เพื่อให้มั่นใจในคุณภาพการอบแห้งของอิฐดิบ

เตาเผาอุโมงค์ใช้ส่วนขนาดใหญ่ที่มีความกว้างภายใน 6.6 เมตร ออกแบบเป็นโครงสร้างเพดานแบน เตาเผานี้เหมาะสำหรับการเผาผลิตภัณฑ์ที่มีลักษณะ 1200KJ/Kg

เตาเผาอุโมงค์มีระบบระบายควัน ระบบปล่อยความร้อนจากรถเข็นเตาเผา ระบบระบายความร้อนจากรถเข็นเตาเผา ระบบเผาไหม้ก๊าซ ระบบนำความร้อนกลับมาใช้ใหม่ ระบบระบายความร้อนอย่างรวดเร็ว และระบบแรงดันย้อนกลับ (ระบบปรับสมดุลแรงดัน) เตาเผานี้มีคุณสมบัติดังต่อไปนี้: ส่วนขนาดใหญ่ ความจุสูง ความแตกต่างของอุณหภูมิส่วนเล็กน้อยต่ำ รักษาความร้อนได้ดี ในขณะเดียวกัน ระบบควบคุมอัตโนมัติของเตาเผาสามารถรับประกันพารามิเตอร์ความร้อนในการอบมีเสถียรภาพ

ห้องอบแห้งของระบบและการก่อสร้าง

ห้องอบแห้งใช้เตาอบอุโมงค์ (83.65x22.625 ม.) พัดลมความร้อนสูงและพัดลมความร้อนต่ำของเตาเผาอุโมงค์สามารถนำความร้อนที่เหลือจากเตาเผาอุโมงค์กลับมาใช้ใหม่และรวบรวมและถ่ายโอนไปยังเครื่องอบแห้ง ผ่านพัดลมทำความร้อนในเครื่องอบแห้งเริ่มหมุนพัดลม จากนั้นเข้าไปในเครื่องอบแห้งและอิฐผ่านคุณสมบัติทางกล ความชื้นจะถูกกำจัดออกโดยพัดลมระบายความชื้น เพื่อให้มั่นใจในคุณภาพการอบแห้งของอิฐดิบ อิฐที่อบแห้งอย่างดีจะถูกขนถ่ายออกจากรถเข็นอบแห้งโดยระบบขนถ่ายและนำกลับมาซ้อนบนม้านั่งขนถ่าย จากนั้นอิฐที่อบแห้งอย่างดีจะถูกซ้อนบนรถเข็นเตาเผาโดยเครื่องซ้อนและส่งไปยังเตาเผาอุโมงค์โดยรถเฟอร์รี่

แหล่งความร้อนของห้องอบแห้งคือความร้อนเหลือทิ้งจากเตาเผาอุโมงค์ ซึ่งจะถูกส่งไปยังห้องอบแห้งผ่านระบบท่อภายนอก ห้องอบแห้งประกอบด้วยระบบระบายอากาศ ระบบระบายความชื้น ระบบปฏิบัติการ และระบบตรวจสอบ นอกเหนือจากระบบตรวจสอบแล้ว ระบบระบายอากาศและระบายอากาศทำจากท่อโลหะและพัดลมที่เกี่ยวข้อง

พารามิเตอร์ทางเทคโนโลยีหลักสำหรับห้องอบแห้ง

1). ความยาวรวม: 83.65 เมตร

2). รถเข็นที่อยู่ในเครื่องอบแห้ง: 138 ชิ้น

3). ความกว้างภายใน: 22.125 ม.

4). ความสูงภายใน: 5.315 ม.

5). ความจุในการบรรทุกต่อรถเข็น: 600 ชิ้น (อิฐกลวง 150x200x300)

6). อุณหภูมิการจ่ายอากาศ: 110～130℃

7). อุณหภูมิการระบายอากาศ: 28℃

8). ความชื้นในการปล่อยความชื้น: 75~90%

9). ผลผลิตการอบแห้ง: 99%

10). รอบการอบแห้ง: 22~26 ชั่วโมง

11). ผลผลิตรายวัน: 400 ตัน

12). ดัชนีการใช้ความร้อน: 180Kal/kg

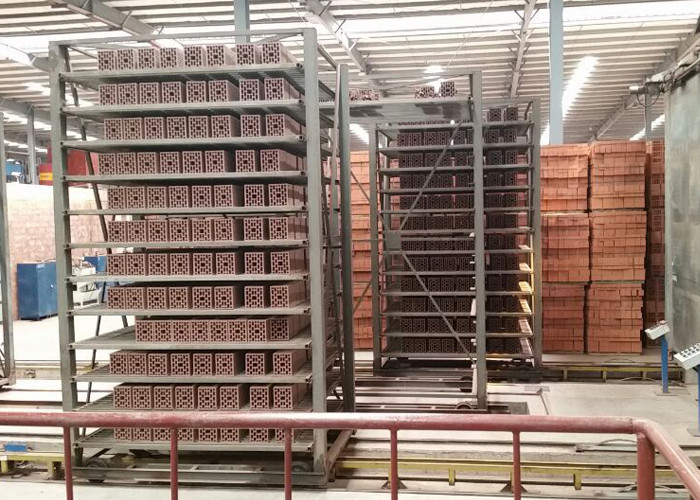

13). ข้อมูลจำเพาะของรถเข็นอบแห้ง: 2920x2600x4795 มม.

14). ขนาดภายนอกของห้องอบแห้ง: 83.65×22.625×5.565m(L×W×H)
